持続可能な紙コップの変形の一般的な原因

持続可能な紙コップ現代生活の使い捨て容器として広く使用されている容器は、温度の異なる飲料を入れると、カップ本体のへこみ、底の膨らみ、縁の変形など、さまざまな変形現象が頻繁に起こります。これらの一見単純な変形の背後には、材料科学、熱力学、流体力学などの複数の分野が関与する複雑なメカニズムが存在します。これらの変形の原因を理解することは、消費者の使用に役立つだけでなく、持続可能な紙コップこれは正確であるだけでなく、紙コップメーカーが製品設計を最適化するための科学的根拠も提供します。

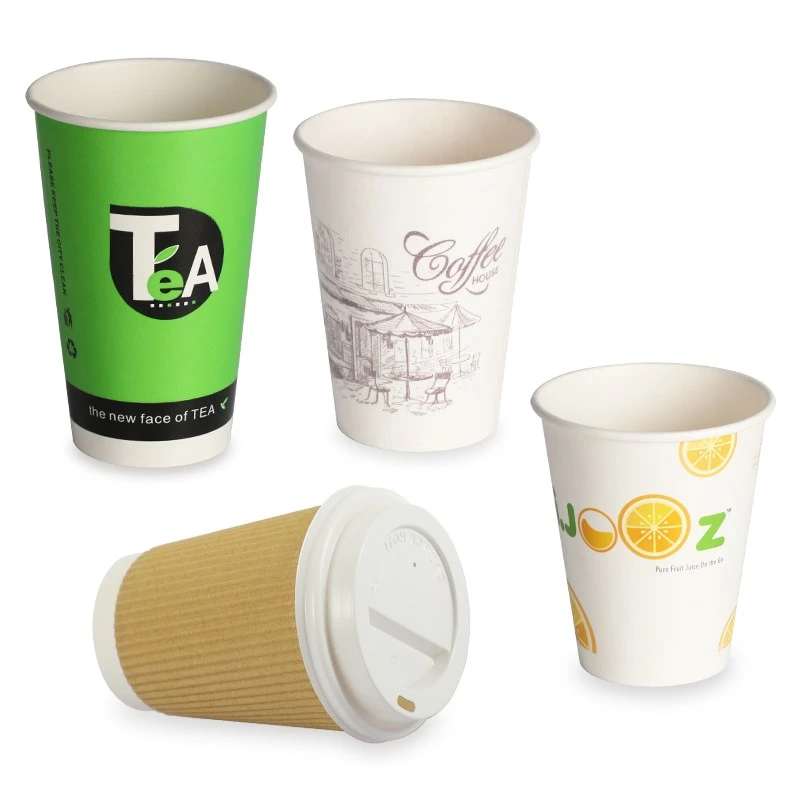

さまざまな持続可能な紙コップのデザインとその構造的特徴

I. 持続可能な紙コップの基本構造

モダンな持続可能な紙コップさまざまな使用シナリオのニーズを満たすために、多層複合構造を採用しています。{0}一般的な紙カップの構造は、外側の紙層、中間の紙ベース層、内側の防水層の 3 つの主要な層で構成されています。この構造設計は機能を提供する一方で、変形の可能性も生み出します。

外側の紙層には通常、剛性と印刷適性に優れた食品グレードのクラフト紙または漂白ボール紙が使用されます。{0}中間の紙ベース層は紙カップの主な構造であり、加工された植物繊維、通常は 100% バージン木材パルプから作られます。内側の防水層は液体の漏れを防ぐために重要です。従来の持続可能な紙コップにはポリエチレン（PE）コーティングが使用されていましたが、近年ではポリ乳酸（PLA）などの生分解性素材も登場しています。

さまざまな用途の持続可能な紙コップには、構造設計に大きな違いがあることは注目に値します。温かい飲み物のカップには通常、厚さ 15- の片面 PE コーティングが使用されますが、冷たい飲み物のカップには 2 層の PE コーティングが必要で、厚さは 18～22 μm になります。この設計の違いは、異なる温度環境における持続可能な紙カップの変形挙動に直接影響します。

これは紙コップの変形挙動にも影響します。

II.ホットドリンクのシナリオにおける紙コップの変形メカニズム

2.1 熱伝導と熱応力の解析

紙コップに熱い飲み物を入れると、熱は高温の液体からカップの壁に急速に伝わり、そのプロセスには複雑な熱伝導メカニズムが関係します。{0}}紙は断熱性に劣ります。紙コップに熱湯を注ぐと、熱がすぐにコップ表面に伝わり、紙の温度が急激に上昇し、形状や完全性を維持することが困難になります。

温かい飲み物を入れた紙コップの熱変形

この急速な熱伝達により、紙コップ内に大きな温度勾配が生じます。カップの内壁は熱い飲み物と直接接触しており、その温度は液体の温度（通常 80 ～ 100 度）に近く、外壁の温度は比較的低くなります。この内部と外部の温度差により、材料の不均一な熱膨張が生じ、熱応力が発生します。熱応力が材料の降伏強度を超えると、紙コップは変形します。

熱応力理論によれば、温度変化によって生じる変形と復元力を熱応力と呼びます。熱応力の大きさは、材料の熱膨張係数、弾性率、および温度変化の大きさによって決まります。持続可能な紙カップのような複合構造の場合、異なる材料層間の熱膨張係数の違いにより層間応力が生じ、これが紙カップの変形の重要な理由の 1 つとなります。

2.2 カップ本体凹部の形成メカニズム

カップ本体の凹みは、ホットドリンクのシナリオで最も一般的な変形現象の 1 つです。通常の紙コップを90度の熱湯に5分間浸すと、最大1.2cmの凹みが発生する可能性があります。このうつ病の形成には、複数の要因が組み合わさって起こります。

まず、熱い飲み物によりカップの壁の素材が柔らかくなります。紙コップは高温になると軟化したり変形しやすくなります。これは主に高温環境の影響に耐えられない不合理な構造設計が原因です。- PE コーティングは高温で軟化し、機械的特性が大幅に低下します。同時に、紙の繊維も高温多湿の環境ではある程度の強度を失います。{4}}-

第二に、内外の圧力差の形成によりうつ病の程度が悪化します。カップ内の液体の温度が上昇すると、カップ内の空気も膨張します。カップの開口部が閉じているか、部分的に閉じている場合、膨張した空気を適時に放出することができず、カップ内に正圧が発生します。しかし、液体の温度が徐々に低下すると、カップ内の空気が冷えて収縮し、負圧が発生します。この負圧により、カップ本体が内側に凹みます。

さらに、材料の異方性もカップ本体の凹みを引き起こす重要な要素です。持続可能な紙カップの製造過程において、紙の繊維は一定の方向性を形成します。材質の熱膨張係数や弾性率が半径方向と軸方向で異なる場合があります。この異方性により、温度が変化すると不均一な変形が生じ、カップ本体が非対称のくぼみ形状を呈します。

2.3 底膨らみの原因

カップ本体の凹みに対応して、底部の膨らみも、温かい飲み物のシナリオでよく見られる変形現象です。使い捨て紙コップの底は通常、内側に凹んだ構造が目立ち、5mmほど凹んでいます。この設計は、実際には熱膨張に対処するために講じられた予防策です。プラスチックカップにお湯を注ぐとカップが膨張し、底も膨張します。小さなくぼみは熱膨張を緩和して吸収するように設計されており、底部の膨らみを防ぎ、リムのサポートによってカップのバランスを維持できるようにします。ただし、熱膨張が設計の予想を超える場合、底部の膨らみ変形が発生する可能性があります。

底部の膨らみの主なメカニズムには次のようなものがあります。 底部の素材が外側に膨張する熱膨張。液体からの静水圧が底部に追加の外向きの力を及ぼします。底部構造の機械的不安定性。これらの要因の複合効果が底部材料の耐荷重能力を超えると、膨らみ変形が発生します。-

2.4 カップリムの変形に影響を与える要因

熱い飲み物の場合のカップのリムの変形は、リムの外側への広がりやカールとして現れます。紙コップの最も壊れやすい部分の 1 つである縁の変形は、ユーザーエクスペリエンスに影響を与えるだけでなく、液体の漏れにつながる可能性があります。

リムの変形の主な理由は次のとおりです。 リム領域は外部環境と最も直接接触するカップ本体の部分であるため、リム領域に熱応力が集中します。取り扱いや蓋の圧力による機械的ストレス。材料の軟化により強度が低下します。リムの温度が上昇すると、PE コーティングが軟化し、リムの変形に対する抵抗力が大幅に低下します。

変形に対するリムの耐性を向上させるために、現代の持続可能な紙コップは通常、厚さ 1.5～2 mm の二重に巻かれたリムの設計を使用しており、曲げ耐性を高めるために巻かれたリムの内側に直径 1～1.5 mm の PE プラスチック ストリップを埋め込むことができます。-このデザインにより応力が効果的に分散され、リム全体の強度が向上します。

2.5 温かい飲み物の温度による変形の違い

紙コップの変形の程度は、ホットドリンクの温度と密接な関係があります。国際規格によると、熱変形試験ではカップが85度の水中で30分以内に変形しないことが求められています。ただし、実際の使用では、温かい飲み物の温度はこの基準を超えることがよくあります。

70 度、90 度、100 度の 3 つの試験温度では、持続可能な紙カップの変形挙動に大きな違いが見られます。 70 度では、持続可能な紙コップは通常その形状を維持します。 90 度では、わずかな変形が起こり始めます。 100 度では、変形が大幅に激化し、カップ本体のひどい凹み、底の膨らみ、さらにはカップ壁の破裂につながる可能性があります。

さまざまなブランドの持続可能な紙カップのパフォーマンスも、ホットドリンクのシナリオによって異なります。たとえば、スターバックスの持続可能な紙カップは、強化された PE と 2 層設計により、90 度で 45 分間その形状を維持できます。-この違いは主に、材料の選択、構造設計、製造プロセスの違いに起因します。

Ⅲ．冷たい飲料シナリオにおける持続可能な紙コップの変形メカニズム

3.1 内外圧力差の形成と影響

冷たい飲み物のシナリオにおける持続可能な紙カップの主な変形メカニズムは、温かい飲み物のシナリオとは大きく異なります。紙コップに冷たい飲み物を入れると、コップの中の空気が冷えて収縮し、内圧が低下します。この圧力低下により外部の気圧（大気圧）が相対的に高くなり、紙コップが内側に潰れてしまいます。

具体的には、カップが密封されて低温環境に置かれた場合、カップ内の空気は外の空気よりも早く冷えます。つまり、外気によって加えられる圧力がカップ内の空気の圧力よりも大きくなり、カップが潰れてしまいます。{0}この現象は、気体の体積はその絶対温度に正比例するというシャルルの法則に従います。

実際の使用では、冷たい飲み物の温度は通常 0 ～ 10 度です。室温が25度程度の場合、カップの内側と外側の温度差は15～25度に達することがあります。理想気体の法則によれば、この温度差によりカップ内の空気の体積は約 5 ～ 8% 収縮します。カップの開口部が密閉されている場合、カップ内には約 5 ～ 8% の負圧が発生します。これは 0.5 ～ 0.8 気圧の圧力差に相当します。

この圧力差は小さいように見えるかもしれませんが、比較的弱い持続可能な紙コップに大きな変形を引き起こすには十分です。これは、紙コップの剛性が十分でない場合に特に当てはまり、負圧で潰れやすくなります。

3.2 水蒸気凝縮の影響メカニズム

水蒸気の凝縮は、冷たい飲料のシナリオにおけるもう 1 つの重要な変形要因です。紙カップに冷たい飲み物が入っている場合、カップ壁の温度は周囲の露点温度よりも低くなり、空気中の水蒸気がカップ壁の表面で小さな水滴に凝縮します。

温かい飲み物用カップ（内面PEコーティングのみ）を冷たい飲み物に使用すると、カップの外壁に結露が発生しやすくなり、カップ本体の軟化や変形につながります。これは、ホットドリンクカップの外側には防水層がなく、結露した水が紙の繊維に直接浸透し、紙が吸水して柔らかくなってしまうためです。持続可能な紙カップの強度に対する結露の影響は多面的です。まず、湿気の侵入により紙の繊維が膨張し、元の繊維構造が破壊され、紙の機械的特性が低下します。第二に、水は可塑剤として作用し、紙の繊維間の結合力を低下させ、紙を柔らかくします。最後に、湿気にさらされ続けると繊維の劣化が起こる可能性があり、長期使用すると紙カップの構造的完全性に重大な影響を及ぼします。-

研究によると、冷たい飲み物のカップには 2 層の PE コーティングが必要であることがわかっています。{0}外層は結露によるカップの壁の軟化を防ぎます。二重-層PEコールドドリンクカップは表面仕上げが良く、内容物を冷たく保ち、結露が外壁に浸透するのを防ぎます。この設計は、結露によるカップの軟化の問題を効果的に解決します。

3.3 低温環境における材料性能の変化-

低温環境では、紙コップ素材の機械的特性が大幅に変化します。{0}低温では材料が脆くなり、靭性と変形に対する抵抗力が低下します。気温が-20度以下になると紙コップが脆くなり、ひび割れや破損の危険性が高まります。

紙繊維の場合、低温により繊維が収縮し、内部応力が増加します。同時に、水は低温で凍結し、体積膨張を引き起こし、繊維構造に損傷を与える可能性があります。この損傷は元に戻すことができず、紙コップの強度が著しく低下します。

PE コーティングは低温でも性能が変化します。 PE のガラス転移温度は非常に低く (約 -100 度)、一般的な冷たい飲み物の温度ではガラス転移は起こりませんが、その弾性率は温度が下がるにつれて増加します。この剛性の増加により、特に機械的応力を受けた場合に、コーティングが脆性破壊を起こしやすくなります。

3.4 冷たい飲み物のシナリオにおける特殊な変形モード

冷たい飲み物のシナリオでは、一般的なカップ本体の凹みに加えて、いくつかの特殊な変形モードが発生する場合があります。底部の変形もその一つです。冷たい飲み物の温度が低いため、カップの底がテーブルに直接触れると大きな温度差が生じ、底材の収縮が不均一になり変形が発生します。

カップの縁の変形は、冷たい飲み物の場面でもよく見られます。カップの縁が結露に長時間触れていると、水を吸収して柔らかくなります。このとき外力（手で握る、蓋を押すなど）が加わるとカップの縁が変形しやすくなります。さらに、冷たい飲み物に含まれる炭酸ガスもカップの縁に影響を与える可能性があります。

特別に設計されたコールドドリンクカップの中には、局所的に変形するものもあります。たとえば、一部の持続可能な紙コップには、デザインに補強リブや波形構造が含まれています。これらの構造では、低温での材料の収縮により応力が集中し、局所的な変形や亀裂が発生する可能性があります。

IV.紙コップの変形に対する時間の影響

4.1 水分の移動による漸進的な軟化

持続可能な紙カップを使用すると、水分の移動が継続的に起こり、素材が徐々に軟化していきます。紙コップに液体が入っていると、拡散と毛細管現象によって水分が素材内を移動します。この移行プロセスは時間と密接に関係しており、紙コップの性能に徐々に変化をもたらします。

温かい飲み物の場合、高温により水分の移動プロセスが加速されます。研究によると、紙コップを温水に10秒間浸してから取り出した後、手工芸品を作る際には、材料の形状の柔軟性を高めるために麺棒で軽く押して平らにする必要があることがわかっています。これは、湿気との短期間の接触でも紙コップの物理的特性が大きく変化する可能性があることを示しています。-

-湿気に長期間接触すると、紙コップの性能が大幅に低下する可能性があります。たとえば、豆乳の包装では、内側のプラスチックの内張りにある添加物や未反応の小分子が外側に移動する可能性があり、食品の安全性に影響を与える可能性があります。これは主に化学物質の移行に焦点を当てていますが、物理的特性の変化も同様に重要です。

実際に使用する場合、紙コップに液体が入っている時間は通常数分から数時間です。この時間枠内で、水分の移動は主に表面および表面付近で発生します。-。時間が経つと徐々に水分が素材の内部に浸透し、全体が柔らかくなっていきます。

4.2 異なる時間間隔での変形特性

持続可能な紙コップは、使用時間ごとに異なる変形特性を示します。試験基準によると、持続可能な紙コップは、数回にわたる性能テストに合格する必要があります。{0}

短い-erm テスト (1 分間) は主に即時の変形に焦点を当てます。たとえば、底部の密閉テストでは、カップに水を満たし、漏れや変形がなく1分間放置する必要があります。この間の変形は主に温度変化と瞬間的な応力によって引き起こされ、通常は可逆的です。

中期テスト（30 分 - 2 時間）は累積効果に重点を置いています。耐熱性テストでは、カップに90度の熱湯を満たし、軟化、漏れ、臭気が発生しないように1分間放置する必要があります。ただし、実際の使用では、30 分から 2 時間という時間枠のほうが、持続可能な紙コップの実際のパフォーマンスをよりよく反映しています。この期間中に、水分の移動と応力緩和が影響し始め、変形が不可逆的になる可能性があります。

-長期​​テスト（24 時間）は耐久性に重点を置いています。国際基準によれば、4 度の水で満たされたカップは 24 時間漏れない状態を維持する必要があります。-このテストは、冷蔵環境における持続可能な紙コップの長期使用をシミュレートします。-研究によると、180 度 (82 度) 以上の温度の水を入れたカップは通常 12 ～ 24 時間後に劣化の兆候が見られ始めますが、室温の水を入れたカップはより長持ちする可能性があります。

4.3 微生物活動の潜在的な影響

変形の主な要因ではありませんが、微生物の活動は、特定の条件下では持続可能な紙カップの構造的完全性に影響を与える可能性があります。持続可能な紙コップに砂糖入りの飲み物やその他の栄養豊富な液体が含まれている場合、微生物の増殖環境となる可能性があります。-

微生物の代謝活動により有機酸や酵素などが生成され、紙の繊維を劣化させたり、防水層にダメージを与えたりすることがあります。紙コップの通常の寿命中（通常は 24 時間以内）、微生物の活動による影響は限定的ですが、長期保管または不適切な使用下ではこの影響が重大になる可能性があります。-

さらに、カビの増殖により胞子や菌糸が生成され、紙の繊維構造が損傷し、強度の低下につながる可能性があります。このリスクは、特に高湿度の環境では大幅に増加します。-したがって、持続可能な紙コップは乾燥した換気の良い環境で保管し、保存期間内に使用する必要があります。

V. 構造設計が変形に及ぼす影響

5.1 カップボディテーパーの機械的最適化

カップ本体のテーパーは紙カップの設計における重要なパラメーターであり、変形の制御に大きな影響を与えます。標準的な紙コップのテーパーは約5度～7度ですが、8度～10度まで上げることができます。たとえば、スターバックスのホット ドリンク カップは 9 度のテーパー デザインを使用しています。

テーパー設計の機械的原理は圧力分散効果にあります。上部が広く、底部が狭いテーパー構造により、カップ本体側面への垂直方向の圧力（重なりや液の重みなど）を分散し、局所的な応力を軽減します。この設計により、カップの底部に集中する応力が軽減されるだけでなく、よりしっかりと積み重ねることが容易になり、輸送中の揺れが軽減されます。最適化された設計の中には、より大きなテーパー角を利用するものもあります。たとえば、一部の製品は 15 度の黄金の傾斜角を使用し、三角形のサポート システムを形成しています。この設計により、構造の安定性がさらに向上し、より大きな外圧に耐えることができます。

変形に対するテーパー角度の影響は主に以下の点に反映されます。圧力の分布により局所的な応力集中が軽減されるため、カップ本体の凹みが軽減されます。サポート領域が増えることで底部の安定性が高まり、耐荷重能力が向上します。{0}円錐形のデザインによりカップをしっかりと積み重ねることができるため、積み重ね性能が向上します。

5.2 革新的な船底構造設計

カップの底部は紙コップの圧力に耐える主要な部分であり、そのデザインは全体の安定性と変形抵抗に直接影響します。

カップ底部サポートリングの設計は革新的なソリューションです。カップ底部の内側には高さ 0.5 ～ 1 mm のリング状の突起がプレスされており、「吊り下げられた」支持構造を形成し、カップ底部がテーブルに直接接触したり、圧力による変形を防ぎます。このデザインの典型的な例は、マクドナルドのコールドドリンクカップです。

別の設計は、カップ底部を厚くするか、環状の補強リブを追加することである。この設計により、カップ底部と支持面との接触面積が増加し、紙カップの重量が分散され、重心が下がり、安定性が向上します。カップの底を厚くするには、通常、紙の層の数を局所的に増やすか、より高い坪量の紙を使用する必要があります。
一部の特別なデザインでは、外側に広がる構造も使用されます。{0}積み重ね可能な紙容器本体の底部は、直径が大きくなり外側に広がるフレア構造を形成しています。この構造により、積み重ね時の変形を防止し、積み重ね時にコンテナが支持構造から滑り落ちるのを防ぐことができます。

底部構造の革新には、滑り止め設計、底部のパターンや突起による摩擦の増大なども含まれます。-衝撃力を吸収するために弾性材料または波形構造を使用したクッション設計。排水設計、底部に排水溝を設定し、結露の蓄積を防ぎます。

5.3 カップ口設計の補強対策

カップの口は紙コップの中で最も変形しやすい部分の一つであり、そのデザインは全体的な性能にとって非常に重要です。

ロールエッジのデザインは、カップの口を補強する最も一般的な方法です。{0}シングルロールエッジの代わりにダブルロールエッジ (厚さ 1.5 ～ 2 mm) を使用すると、ロールエッジに PE プラスチックストリップ (直径 1 ～ 1.5 mm) を埋め込むことができ、カップ口の曲げ耐性を強化できます。このデザインはテイクアウトの持続可能な紙カップによく使用されており、輸送中にカップの口が変形するのを効果的に防ぐことができます。

もう 1 つの革新的な点は、外側に{0}}折りたたまれるワイド エッジ-のカップ口です。このデザインはカップリムの強度を高めるだけでなく、スタッキングの際により安定したサポートを提供します。積み重ねると、下部の紙コップの幅広の縁が上部の紙コップをより幅広く安定して支え、転倒の危険性を軽減します。

リムの設計に関するその他の考慮事項には、次のものが含まれます。 一部の持続可能な紙コップは蓋付きで使用する必要があるため、シール性能が必要であり、リムの形状はシール効果に直接影響します。飲み心地。リムの形状と質感がユーザーの体験に影響します。縁部分は通常ブランドロゴに使用され、平らな表面が必要なため、印刷適性も考慮されます。

5.4 変形防止のための総合的な構造設計

最近の紙コップの変形防止設計では、さまざまな技術を組み合わせて使用​​することがよくあります。

波形構造の設計は有効な方法です。リング-状の波形がカップ本体の中央セクションに高さ 2 ～ 3 mm、間隔 10 ～ 15 mm で圧入されており、外部からの圧縮に耐えるように半径方向の剛性が向上しています。コンビニエンスストアのホットドリンクカップには、通常 3 ～ 4 つの波形が付いています。

軸方向リブ設計は、別の解決策を提供します。. 4-6 リブはカップ本体の長さに沿って 1-1.5 mm の深さでプレスされ、垂直方向の圧縮強度を高める角柱状の機械的構造を形成します。リブが上からの圧力を分散し、カップ本体の潰れを効果的に防ぎます。

一部のハイエンド製品には、多層複合構造が使用されています。{{1}たとえば、高強度-変形-耐性のある紙製ボウルには、外側の紙シリンダーと円錐形の内側の紙シリンダーが含まれており、それらの間に内部空洞が形成されています。 6 つの三角形の支持ボール紙が内部空洞に取り付けられ、円周に沿って均等に配置されます。この複雑な構造設計により、優れた圧縮性能が実現します。

包括的な設計には、以下も含まれます。 材料の組み合わせの最適化、さまざまな部品で異なる特性を持つ材料を使用する。全体の剛性を向上させるヒートセット処理などのプロセス革新。機能的統合では、断熱、滑り止め、装飾などの機能を構造設計に統合します。{0}}

VI.まとめ

さまざまな使用シナリオにおける持続可能な紙コップの変形メカニズムの包括的な分析を通じて、次のような主な要約を導き出すことができます。

• 温かい飲み物のシナリオにおける変形は、主に熱応力、材料の軟化、内外の圧力差によって引き起こされます。カップ本体の潰れ、底部の膨らみ、リムの変形が最も一般的な現象です。
• 冷たい飲み物のシナリオにおける変形メカニズムは明らかに異なり、主に圧力差と水蒸気の凝縮によって引き起こされ、カップのへこみにつながります。
• 湿気の移動や応力緩和などの時間要因により、長期間使用すると紙カップの性能が徐々に低下します。
• 構造設計は変形制御に決定的な役割を果たします。- 合理的なテーパー、強化された底部構造、最適化されたリム設計により、変形抵抗が大幅に向上します。

通常の持続可能な紙コップは 90 度の熱湯に入れると 5 分後に 1.2 cm 潰れる可能性がありますが、高品質に設計された持続可能な紙コップは変形を 0.3 mm 以内に抑えることができ、思慮深いエンジニアリングと材料の選択が大きな影響を及ぼしていることがわかります。{3}}
